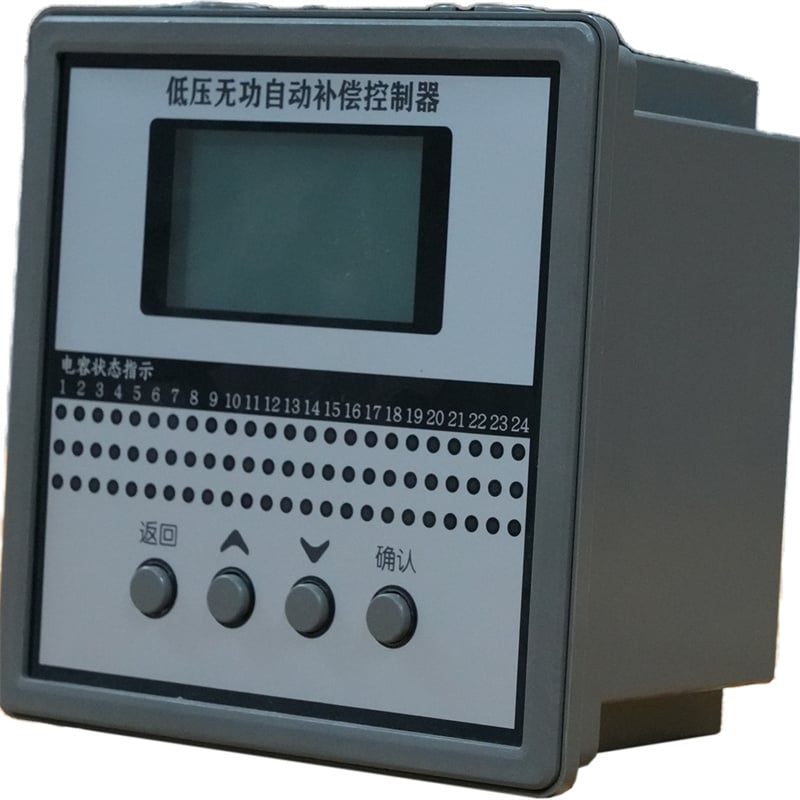

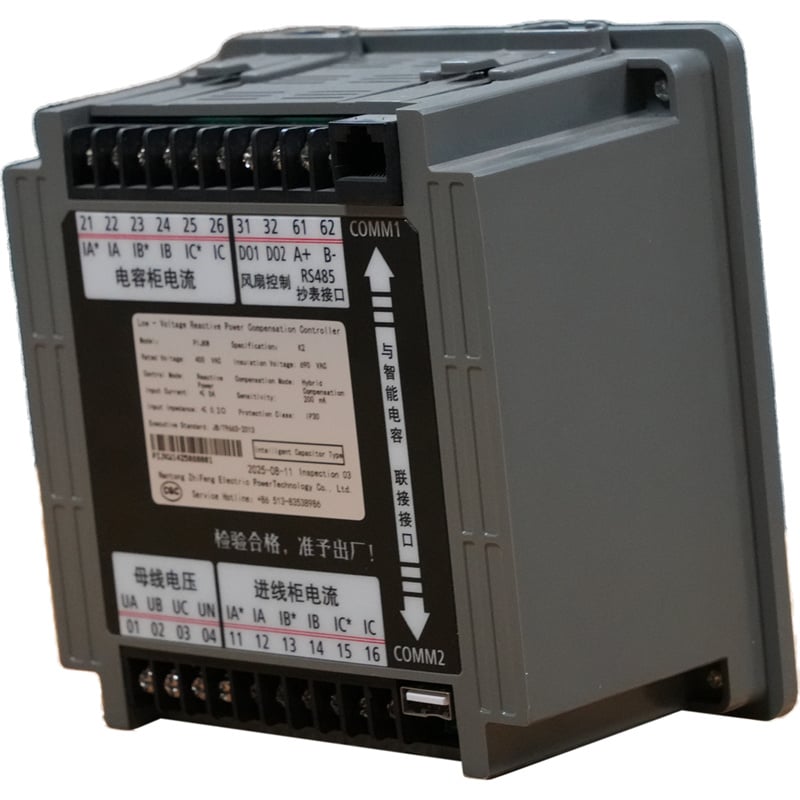

PIJKV intelligent reaktiv effekt kompenseringsregulator

PIJKW multi-funktions reaktive effekt kompensationsregulatoren anvender en 32-bit ultra-stærk anti-interferens ARM og en indvendig og udvendig dobbelte 'overvågningshund'-design til at forhindre overkompensation eller ingen kompensation forårsaget af systemnedbrud, hvilket sikrer ekstrem høj pålidelighed.

Regulatoren anvender reaktiv effekt eller effektfaktor som styrestørrelse, reaktiv effekt-trendprognose og forsinket multi-punkt-sampleteknologi, der effektivt undgår switch-oscillation. Den er udstyret med funktioner som over-spændingsbeskyttelse, under-spændingsbeskyttelse, fasebortbeskyttelse, harmonisk overvågning, lavstrømsbeskyttelse og over-temperaturbeskyttelse. Når advarselstærsklen overskrides, afbrydes kondensatoren hurtigt. Den er udstyret med en datakommunikationsgrænseflade og anvender en plug-and-play-metode for at imødekomme forskellige kommunikationskrav.

Produktet kan styres for tre-faset fælleskompensation eller for uafhængig måling af tre-fasede belastninger, hvilket opnår funktionen af fasede kompenseringsstyring for ubalancerede tre-fasede belastninger i elnettet. Produktet kan låse styringen, når elnettet er under lav belastning, og hurtigt afbryde de kondensatorer, der er i drift, og dermed effektivt forhindre overkompensation forårsaget af belastningsfald.

Alle vores selskabs serie af kontrollere har været testet på markedet i mange år og har været genstand for løbende innovation og forbedringer, og opfylder derfor kravene i moderne elnet til reaktiv effekt-kompensationsstyring. Brugere kan vælge kontrollere i tilsvarende specifikationer i henhold til kravene i forskellige anvendelsesscenarier for at opfylde de specifikke funktionskrav.

Kompensatoren til lavspændings reaktiv effekt har gennemgået den frivillige CQC-certificering fra National Quality Certification Center og overholder standarden: JB/T 9663-2013.

Styreenheden til lavspændings-reaktiv effektkompensation har modtaget EMC-elektromagnetisk kompatibilitetsprøvningsrapport og certifikat til udstyr til automatisering fra State Grid Corporation of China.

Styreenheden til lavspændings-reaktiv effektkompensation har bestået inspektionen hos "Electric Power Industry Reactive Power Compensation Complete Set Equipment Quality Inspection and Testing Center" og overholder standarden: DL/T 597-1996.

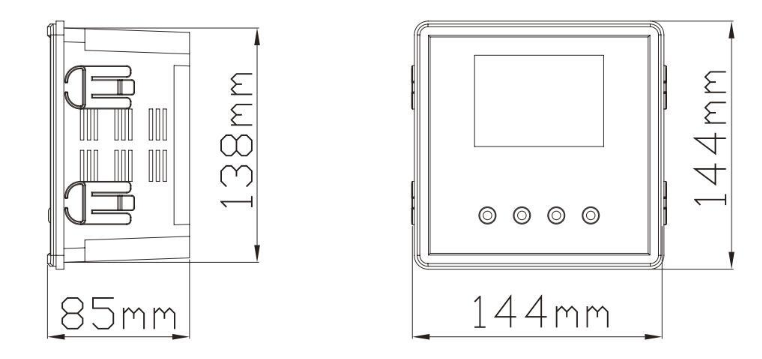

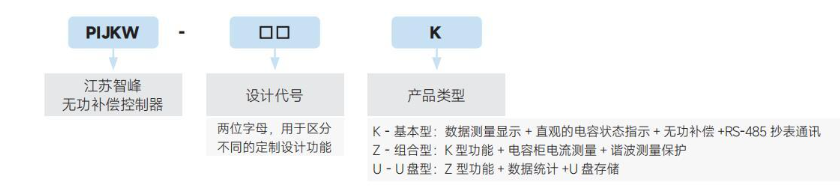

mekanisk parameter

Funktion til prøvetagning og måling

Trefaset spænding i distributionsnettet, trefaset strøm i indgangskabinettet, trefaset effektfaktor, trefaset firekvadrant aktiv effekt, trefaset firekvadrant reaktiv effekt;

◆ Amplituderne af 3. til 19. harmoniske svingninger i trefaset spænding i distributionsnettet, den totale harmoniske forvrængningsgrad for trefaset spænding;

Amplituderne af 3. til 19. harmoniske svingninger i trefaset strøm i distributionsnettet og den totale harmoniske forvrængningsgrad for trefaset strøm;

◆ Strøm i tre-fase kondensator skab og total strøm forvrængningsgrad;

◆ Netfrekvens, omgivelsestemperatur mv.

Parameter visningsfunktion

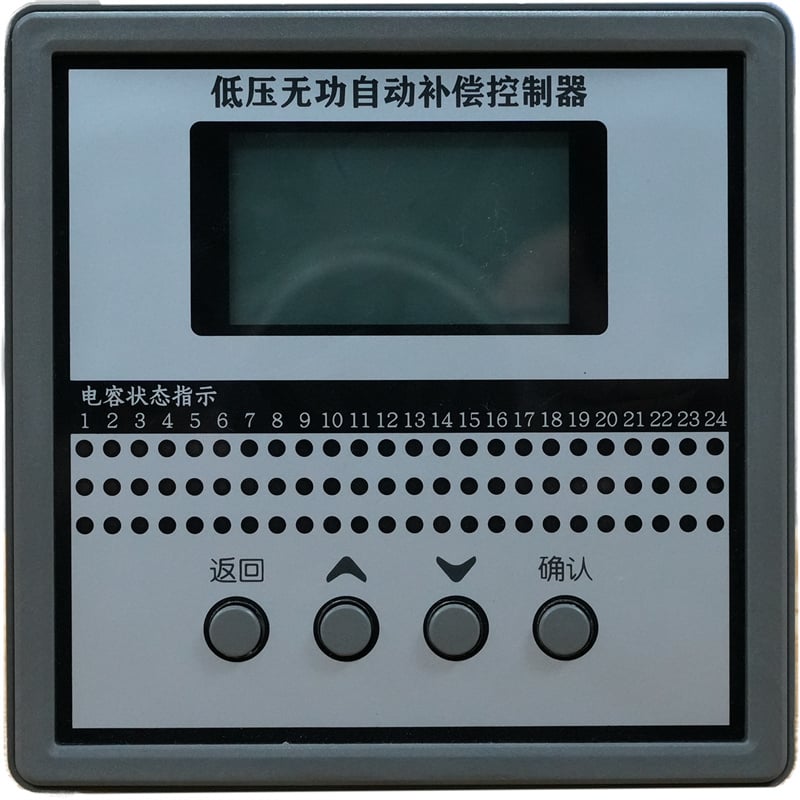

◆ Stor skærm matrix LCD display, højlysende LED bagbelysning, lavt strømforbrug og høj opløsning;

◆ Skærmvisning på kinesisk (engelsk), parametre er tydelige ved første øjekast;

I standbystillingen vises hver parameter automatisk i rækkefølge uden nød at bruge tastatur, hvilket er nemt og intuitivt.

Panellet bruger tofarvet LED til at vise kondensatorstatus, og alle statusser for intelligente kondensatorer såsom til/fra/fejl vises fuldt ud.

Parameterindstillingsfunktion

◆ Indstilling af beskyttelsesparametre såsom over-spændingsværdi, under-spændingsværdi, over-temperaturværdi og harmonisk tærskelværdi;

◆ Indstillinger af switchegrænser såsom forsinkelsestid, indgangstærskel, afbrydelsestærskel, øvre og nedre grænse for effektfaktor mv.

◆ Indstilling af transformationsforholdet for strøm- og spændingstransformere;

◆ Indstilling af kommunikationsparametre såsom kommunikationsadresse og baudrate.

Styrefunktion

◆ Manuel og automatisk styring kan nemt skiftes mellem;

Styr skiftet af kondensatorer baseret på de målte parametre for hvert strømnet.

Når cos φ er lavere end den indtastede tærskelværdi, tilføres den relevante kondensator i henhold til den reaktive effektværdi. Når cos φ er højere end afkoblingstærsklen, afbrydes den relevante kondensator.

Kondensatorer med samme kapacitet skiftes cyklisk, og kondensatorer med forskellige kapaciteter skiftes iht. koderne for at forbedre kompensationsnøjagtigheden.

Beskyttelsesfunktion

◆ Spænding ved overgrænsebeskyttelse: Når systemspændingen overskrider de indstillede øvre eller nedre grænseværdier, rapporteres en fejl ved over- eller undervoltage, og kondensatoren afbrydes og låses hurtigt til kontrol

◆ Overgrænsebeskyttelse af harmoniske. Når indstillede værdi for harmonisk beskyttelse overskrides, afbrydes kondensatoren hurtigt, og låsekontrol udføres.

◆ Temperatur-overgrænsebeskyttelse: Når omgivelsestemperaturen overskrider den indstillede temperaturgrænse, afbrydes kondensatoren hurtigt, og den låses til kontrol.

◆ Lavbelastningsbeskyttelse: Når transformatorbelastningen måles til under 4 %, afbrydes kondensatoren, og låsekontrol aktiveres for at forhindre overkompensation og fejloperation.

Signalfunktion

◆ Signalvisning af drifts- og stopstatus for hver kondensator;

◆ Kapacitetsvisning af hver kondensator;

◆ Fordelingsparameter overgrænse signal (over-spænding, under-spænding osv.) visning;

Kommunikationsfunktion

◆ RS-485 kommunikerer og udveksler data med intelligente kondensatorer, sammensatte kontakter osv.

◆ RS-485 kan kommunikere med DTU eller den øvre computer og kan bruges til måleraflæsning og parameterindstilling.

◆ GPRS fjernkommunikation, der muliggør fjernstyring;

• Skematisk diagram over elektrisk installation

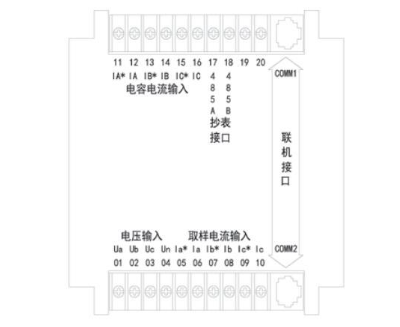

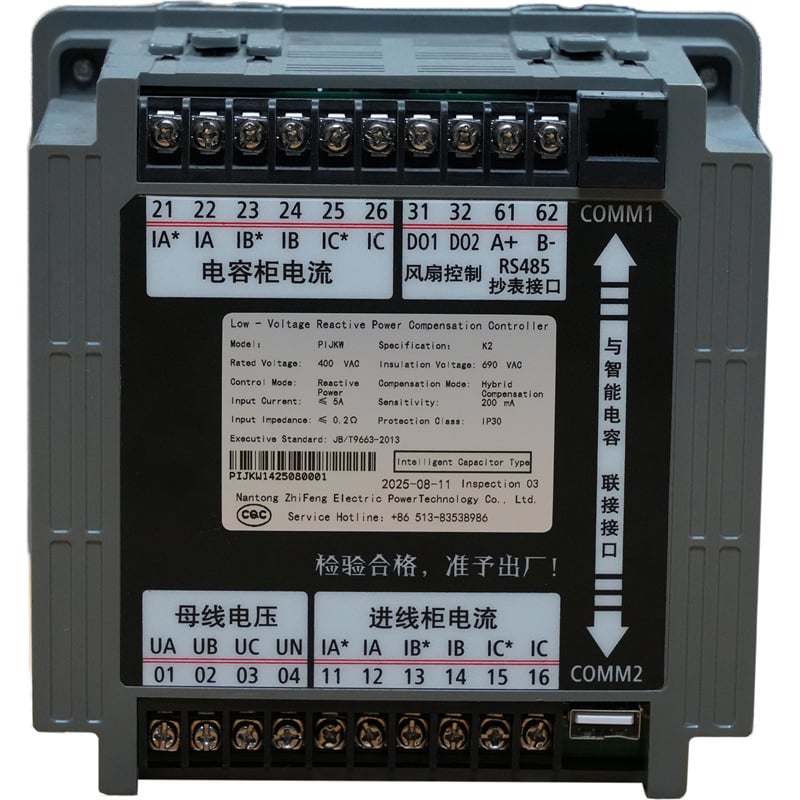

Klemmeblok diagram

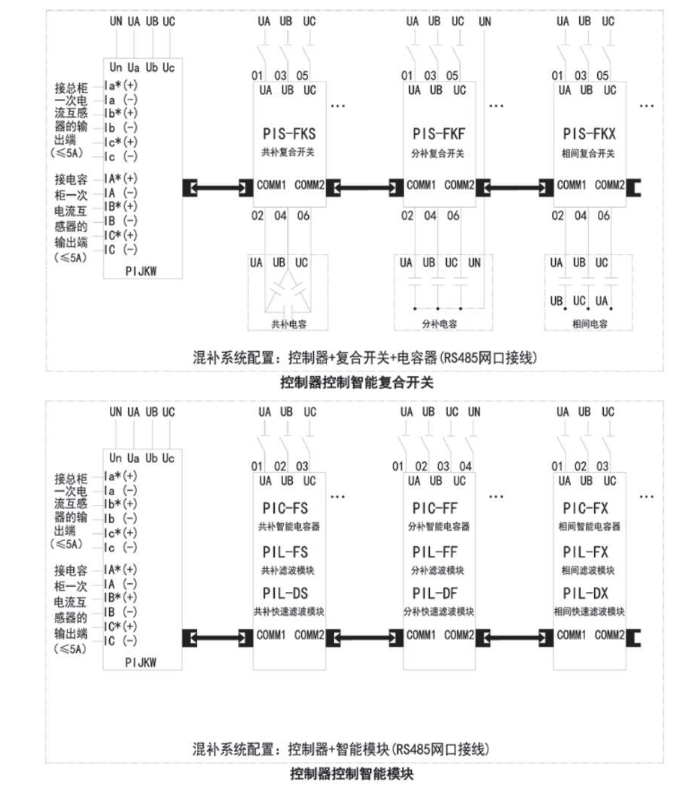

Skematisk diagram over elektrisk installation
