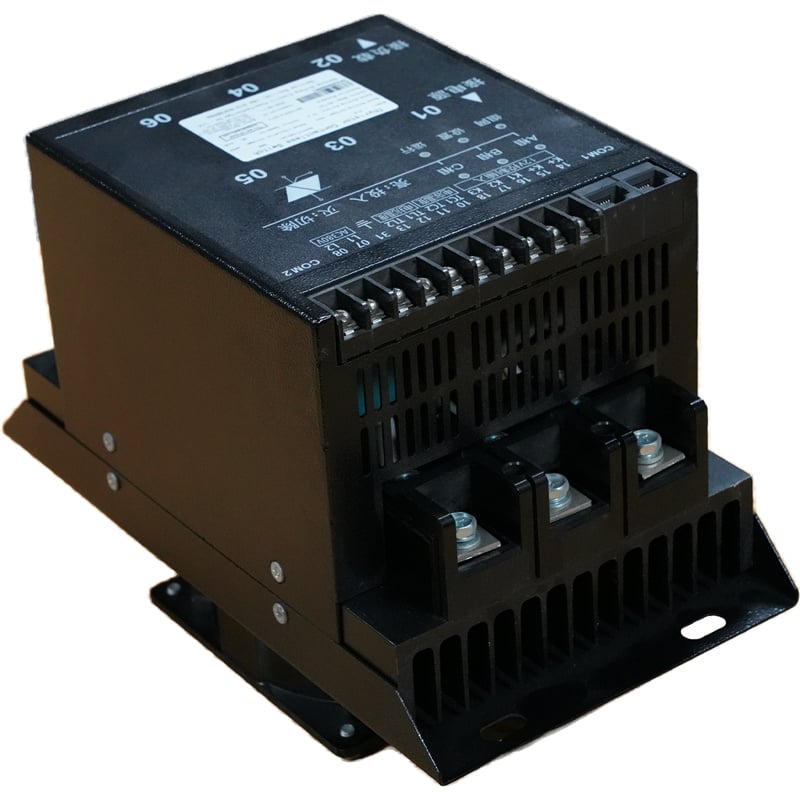

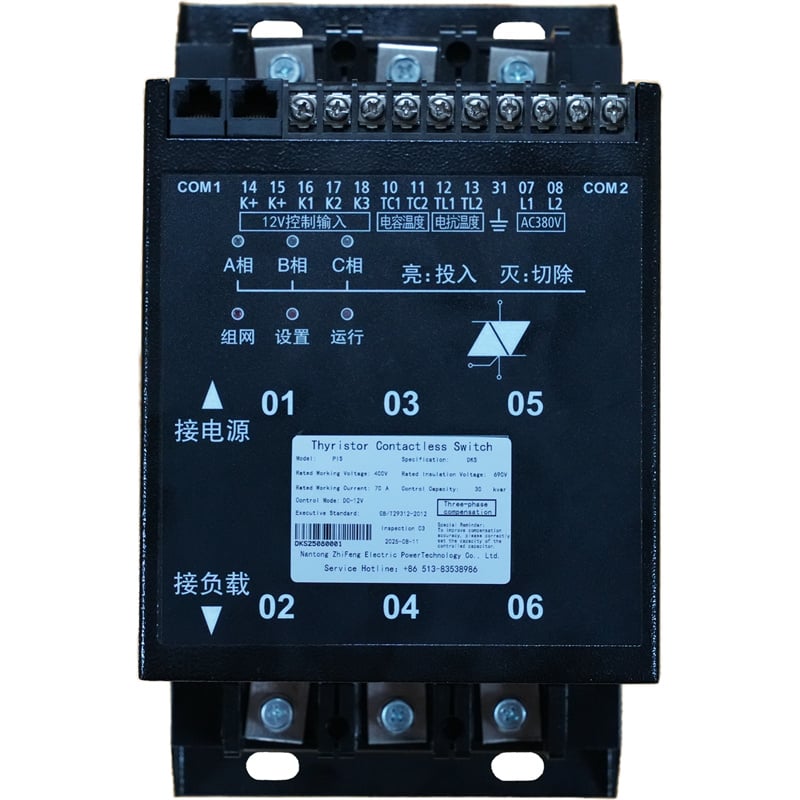

PIS tristörlü temasız anahtarlama anahtarı

PIS akıllı tristör temassız anahtarlama anahtarı, tristörlerin hızlı iletim özelliği sayesinde hassas faz ayırma kontrolü sağlar. Gerilim sıfır noktası geçtiğinde hızlı iletime geçer ve kapanır, akım sıfır noktası geçtiğinde ise otomatik olarak kesme işlemi yapar. Kontrol edilen cihaz endüktif, kapasitif ya da tamamen rezistif olsun, kapanma sırasında şebeke üzerinde herhangi bir etki oluşmaz ve anahtarın ömrü önemli ölçüde uzatılır.
Özel akıllı iletişim elemanı kullanır, ikinci seviye kablo bağlantısına gerek kalmadan doğrudan ağ kablosu takılarak bağlantı sağlanabilir. Otomatik olarak ağ kurarak tanınır ve anahtar çalışma verileri görsel olarak anlaşılır.
Uygulama standardı: GB/T 29312-2022 "Alçak Gerilim Reaktif Güç Kompanzasyon Anahtarlama Cihazı" GB/T 14048.4-2020 "Alçak Gerilim Anahtarlama ve Kontrol Cihazları"

mekanik parametre

◆ Güçlü elektromanyetik girişim ortamında normal çalışmayı sağlayan süper güçlü girişime karşı koyma yeteneğine sahip bir güvenlik sistemi tasarımı benimsemiştir;

Otomotiv sınıfı akıllı çiplerle donatılmıştır, 24 MHZ yüksek frekansında çalışır, hızlı analiz ve hesaplama hızına sahiptir ve birden fazla görevi aynı anda tamamlayabilir.

◆ İzole edilmiş darbe tetikleme modu, yüksek frekanslı yüksek genlikli güçlü tetikleme, tristörlerin hızlı ve derin iletimini sağlar;

◆ LCR tampon ağı, tristörlerin güvenli çalışmasını korur;

◆ Kondansatör çıkarıldıktan sonra tepe noktası voltaj değerine dayanabilecek uygun tristör modülünü özelleştirin, dv/dt ve di/dt parametrelerini seçerek zorlu çalışma koşullarında tristörlerin güvenilir çalışmasını sağlayın;

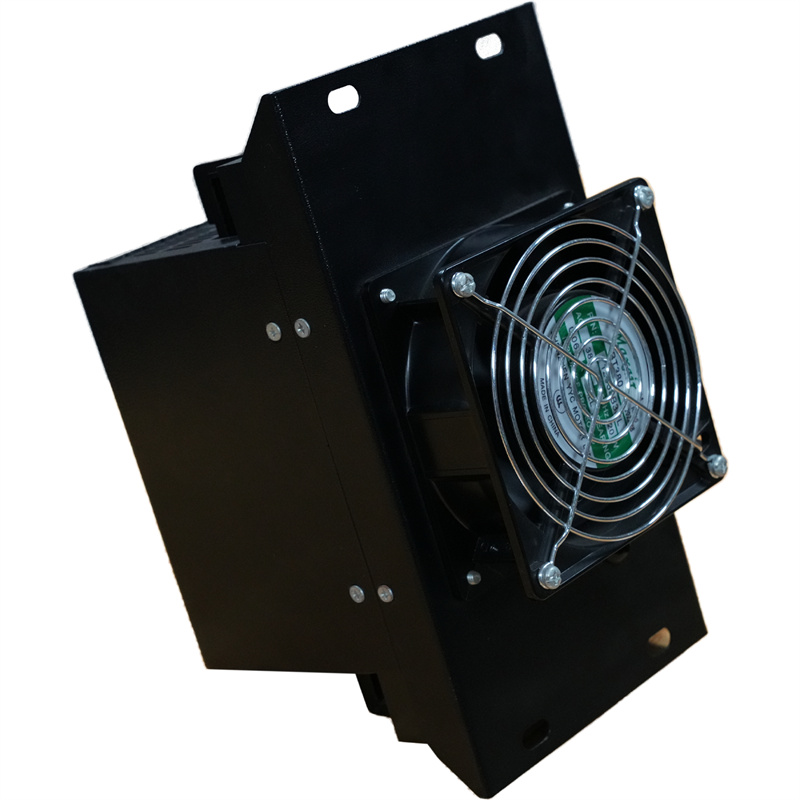

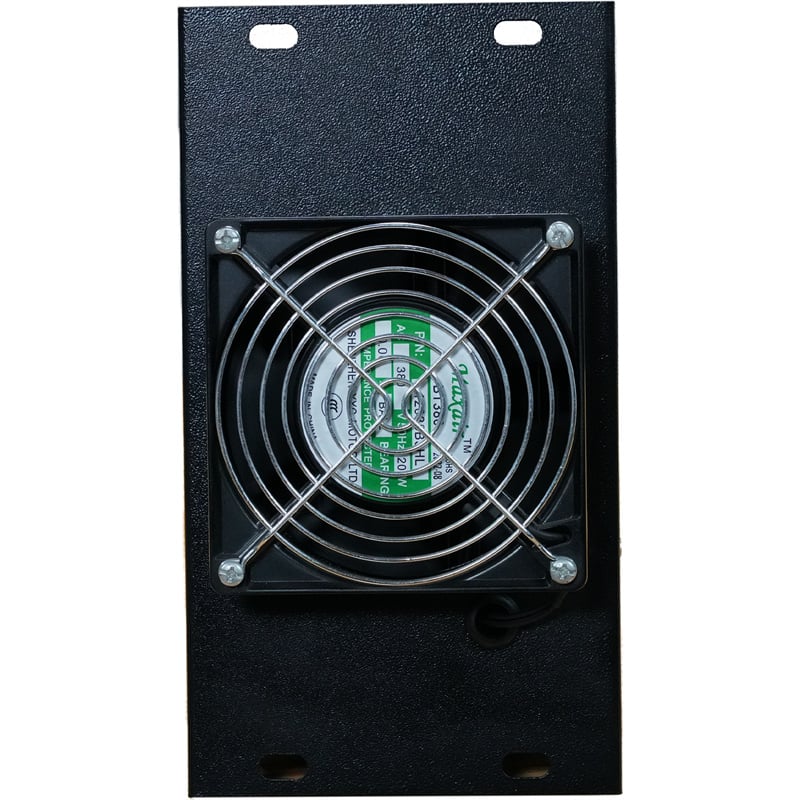

◆ DC fan soğutması, değişken hız kontrolü, soğutma gücüne göre otomatik ayar, güvenilir soğutma ve ömrünü uzatılmıştır;

◆ Çalışma akımının (seçimli) ve anahtar sıcaklığının gerçek zamanlı olarak toplanması ve aşırı limit korumasının sağlanması;

◆ Hassas sıfır geçişli anahtarlama, sıfır voltajda kapatma, sıfır akımda açma, açma anında aşırı akım kontrolü ≤ 2,5 kat In;

◆ Kontaktorsuz hızlı çalışma, hassas izleme kompanzasyonu ve kararlı güç faktörü.

◆ Ağ kablosu bağlantısı, kontrol cihazı ile otomatik ağ kurulumu, veri alışverişi ve şeffaf ve izlenebilir çalışma durumu.

• Kullanım ortamı

◆ Ortam sıcaklığı: -25℃ ila +40℃;

◆ Bağıl nem: 25℃’de ≤ %90;

◆ Atmosfer basıncı: 79,5-106,0 kPa;

◆ Rakım: ≤ 2000m;

◆ Çevre alanı: Yanıcı veya patlayıcı ortam, iletken toz veya korozif gazlar bulunmamalıdır.

• Teknik Parametreler

Çalışma Güç Kaynağı

◆ Anma gerilimi: 400VAC (200V, 690V gibi özel gerilimler isteğe göre üretilebilir;)

◆ İzin verilen sapma: ±15%

◆ Çalışma frekansı: 50 Hz±5% sinüs dalgası;

◆ Güç tüketimi: ≤ 3VA;

Ölçüm hatası

◆ Akım: ≤ 1,0%

◆ Frekans: ≤ 0,01;

◆ Sıcaklık: ±1℃;

Tepki Süresi

◆ Dinamik yanıt süresi: ≤ 20mS;

◆ Anahtarlama kilitleme süresi: ≤ 0-30 saniye;

◆ Anahtarlama ve kilitleme süresi: ≤ 0-180 saniye;

Eylem ve Koruma

◆ Gövde ile birlikte: 1 dakika süreyle AC2500V. Atlama veya yüzey kaçağı olmamalıdır.

◆ Primer ve sekonder: 1 dakika süreyle AC2500V, atlama veya yüzey kaçağı olmamalıdır.

◆ Sekonder ve gövde: 1 dakika süreyle AC2500V, atlama veya yüzey kaçağı oluşmamalıdır;

◆ Güvenlik koruma sınıfı: IP30.
